产品中心您现在的位置:首页 > 产品展示 > > > DL-ZGY-Ⅳ变压器直流电阻测试仪

变压器直流电阻测试仪

更新时间:2024-02-24

简要描述:

变压器直流电阻测试仪 型号:DL-ZGY-Ⅳ 该仪器具有很高的自动化程度、强的抗干扰能力,适宜各种现场环境。由直流稳压电源和测试部分组成。所有测试过程在由按键选择后,由单片机自动控制完成,仪器运行可靠、稳定。于各种类型变压器的直流电阻快速测量。

变压器直流电阻测试仪 型号:DL-ZGY-Ⅳ

该仪器具有很高的自动化程度、强的抗干扰能力,适宜各种现场环境。由直流稳压电源和测试部分组成。所有测试过程在由按键选择后,由单片机自动控制完成,仪器运行可靠、稳定。于各种类型变压器的直流电阻快速测量。

变压器直流电阻测试仪◇ 主要技术参数◇
1、测试电流:10A、20A、40A
2、测量范围:4Ω以下、
3、分辨率:1μΩ
4、准确度:0.2级
5、环境温度:-20℃~+45℃;
6、环境湿度:≤80%
7、工作电源:AC220V±10%50Hz
8、外型尺寸:300×200×120mm(不含外包装箱)
9、重量:10kg









产品名称:全自动变比测试仪
产品型号:DL-BZC

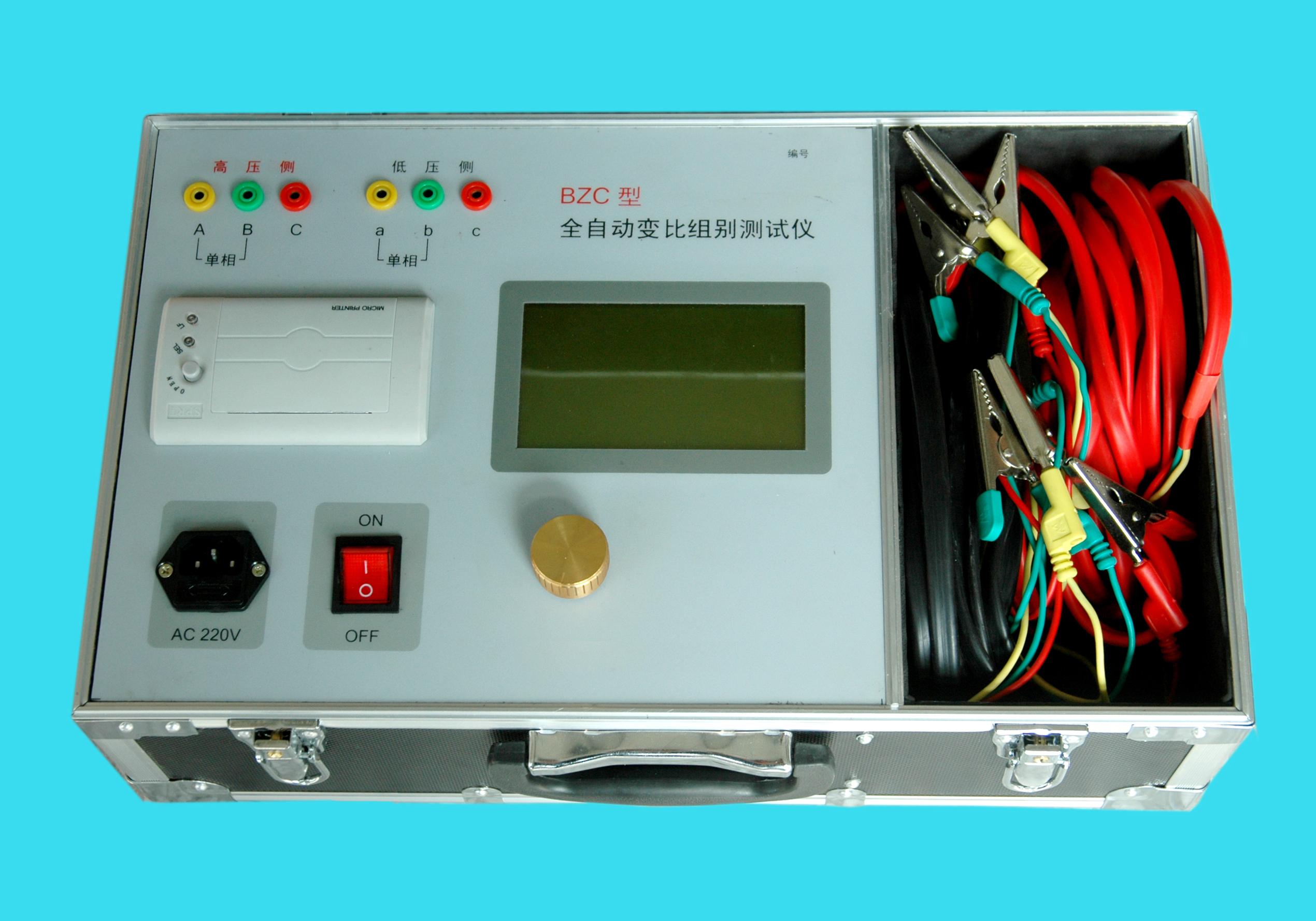

全自动变比测试仪 型号:DL-BZC





一、 前言
    根据IEC及有关标准规定,在电力变压器经营 、用户交接和检修试验过程中,变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量,防止变压器匝间短路,开路,连接错误,调压开关内部故障或接触故障。我公司研制经营的全自动变比测试仪*根据用户的现场使用要求,操作简便,功能完备,数据稳定可靠的特点。能适应各种大中小型变压器变比测试的需要。
二、 注意事项
    1、 使用前请认真阅读本使用说明书。
    2、 本仪器户内外均可使用,但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。
    3、 接线时注意侧与低压侧引线不能接反。
    4、 仪器开机后不能将测试引线互相短路或接地等,必须将不用的引线夹悬空处理。
    5、 仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端不可接错。
    6、 对仪器的维修、调整应由专业人员进行。
三、 性能特点
    1、 中文菜单提示、操作简单方便。
    2、 变比测量范围大:0.9-2200。
    3、 功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量性,联接组别可任意选择,一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数,可进行自动识别组别。
    4、 测量速度快。
    5、 携带方便、适合野外作业。
四、 技术指标
    1、 变比测量范围:0.9-2200。
    2、 精度:± (0.1%±3字)。
    3、 分辨率:小分辨10-3
    4、 电源:220V±10%,50HZ。
    5、 组别任选:Y,△,Z型变压器任选。
    6、 工作温度:0-40℃。
    7、 环境湿度:小于80%不结露。
    8、 外型尺寸:440×260×200
五、 工作原理

整机原理框图见图一

图一 原理框图

六、操作方法
    1、 试品接线:
    (1) 若试品为三相变压器,则侧对应的A、B、C、分别接仪器面板的 插座的黄绿红三把线夹,低压侧对应接低压插座的三把线夹。若试品无中性点则黑色线夹悬空不接。若试品为单相变压器,则侧与低压侧分别接黄色和绿色的线夹,其他线夹悬空。
    (2) 注意:侧引线与低压侧引线要对应好,严禁接反!
    (3) 插上220V,50HZ的电源线,打开电源开关,此时液晶
屏显示主菜单。
    2、 菜单选择:
    (1) 在开机,复位或测量完毕按“返回”键后,屏幕出现主菜单

图三 主菜单

参数设置
    旋转鼠标可分别选择方式,额定变比分接总数、分接间距、测试五个条目。
    A、方式设置:
    进入此功能可对变压器类别进行设置。既可设置为单相变压器测试也可设置为三相变压器一相测试。
    B、额定变比设置:
    进入此功能可根据变压器铭牌标输入变压器已知变比。

参数设置菜单
    1、在主菜单上进入选择,选择“测试”条目,按“确认”键,进入“测试”子菜单,
    2、选中“变比测试”条目。按“确认”键,则按上述设定进行变比测试。
    3、选中“分接间距”条目。按“确认”键,则进行分接调试。
    4、选中“返回”条目。按“确认”键,返回主菜单。
    5、开始测量,屏幕显示“正在测试,请稍后……”
    6、测试完毕屏幕显示测试结果。根据“接线方式”“相别设置”“参数设置”子菜单中选择不同,屏幕显示结果不同。

A 三相自动测试结果显示见图

B 三相变压器每项单独测试,显示见图

注意:
    A、 若参数设置时输入了额定变比,则测试结果显示误差;若额定变比设定是0.000则不显示误差、分接位置和分接值等参数。
    B、 若接线有误,在测试开始仪器会自动提示“接线错误”,此时操作者要按“复位”键,检查接线后方可重新测量。若测试电源无输出,仪器同样会提示“错误”,检查仪器是否有问题。
七、仪器成套性
    1、 主机 1台
    2、 测试电缆 1套
    3、 电源电缆 1条
    4、 合格证 1个
    5、 使用说明书 1本
    6、 打印纸 1卷
    7、 保险丝 三只
八、售后服务
    仪器自购买之日起1年内,属产品质量问题免费包修或包换。终身提供保修和技术服务。如发现仪器有不正常情况或故障请与本公司及时,以便为您安排便捷的处理方案。
九、打印机
    1、本机使用小型点阵式智能热敏打印机,打印机具有体积小,功能完备,高速度、高清晰、外型美观等优点。
    2、安装纸卷:按下OPEN键开门,装上纸卷后合上门板按打印内图,按所示方式装纸。
    3、打印机自检按住SEL键不放打开电源,然后松开SEL键,打印机将打出自检条样。





产品名称:在线余氯仪
产品型号:LCH-7120E

在线余氯仪型号:LCH-7120E

显著特点:
①、    自动清洗传感器可设置探头的清洗时间及间隔时间
②、    可一键恢复(若非专职操作人员,对仪表进行误操作,可通过恢复键,恢复到出厂设置)
③、    多个参数同时显示 (温度和mg/L同屏显示)
④、     手动/自动温度补偿:当外部接用自动探温元件时,仪表自动补偿,不接时,自动转为手动
⑤、    自动报警功能:报警信号隔离输出,报警上、下限可任意设定,报警滞后撤消
⑥、    开机自动检测:仪表每次开机时,自动检测各参数是否在正常范围内,不在正常范围内,可自行恢复或者修正
⑦、    工业控制式看门狗:确保仪表不会死机不死机设计:芯片内带有专门看门狗定时器,当仪表发生异常时,自动复位
⑧、    在线数值修正功能
技术参数:
1、 测量范围:0.00~19.99mg/L
2、 分辨率:0.01mg/L
3、 零点校正范围:500ug/L
4、 斜率校正范围:20%~180%
5、 温度补偿:0~45℃(自动或手动)
6、 继电器控制范围:0.00~19.99mg/L
7、 自动清洗时间:1s~99m59s
8、 清洗间隔时间:1~720min
9、 两组信号输出:隔离式4~20mA
10、工作电压:AC220V±10%    50/60Hz
11、外形尺寸:245×180×124mm
12、安装方式:挂壁式安装
13、仪器的工作条件:
①环境温度:-5~55℃
②空气相对湿度:≤90%
③除地球磁场外周围无强磁场干扰

产品名称:移动高清抓拍仪
产品型号:HT3000-E

移动高清抓拍仪型号:HT3000-E
HT3000-E移动高清抓拍仪是目前国内ITS(智能交通)领域中*的速产品,系统应用高精度平板矩阵窄波测速雷达检测、高清CCD工业摄像机抓拍图片、控制抓拍主机,后备电源蓄电池供电和无线传输下载(选配)等技术,通过雷达测速,拍摄图片,可自动抓拍违法速的车辆,能够适应多种恶劣天气及夜间工作的全天候工作模式,可对路面上的速违法行为给予打击,该产品在实际使用中发挥了很好的作用,减轻了民警的劳动强度,有效遏止了速行使的交通违法行为,大大解放了警力。
HT3000-E移动高清抓拍仪是硬件和软件高度集成的产物。每套设备含一只具有自动方向判别、定位准确的测速雷达、一台低功耗嵌入式工业控制计算机、一只300万智能工业级高清晰智能摄像机及五百万像素镜头以及一套运行稳定且功能齐全,操作简单,便于维护的软件。系统采用专业嵌入式一体化的工业设计,结构紧凑,线缆连接隐蔽,设备的安全性强,所有设备全部内置在一个机箱内,形成一套完整的产品。整体设备模块化设计,维护方便简单,采用的高清晰数字摄像机,配合2/3寸百万像素专业镜头传感器,设备成像清晰度高,可达到300万像素以上。在抓拍软件上主要由图片抓拍模块、动态视频监测工作模块、微波雷达测速模块、手动违法抓拍模块、后台管理模块,移动存储上传和远程无线传输下载接口等模块等组成。
全天候抓拍功能;
车辆测速功能;
两张有效图片功能;
图片获取功能,支持有线和无线传输;
号牌识别功能;
存储容量大功能,大于200万张;
系统稳定功能,可断电重启;
自适应功能:适应各种道路、气候状况和不同光照的环境:
防盗报警功能;
快速定位测速;
防伪技术;
双向测速;
车辆异常速度值处理;
号牌检测识别抗干扰;
防病毒,系统异常自我保护和修复;
固定便携转换操作简便;
抗多车并行干扰;

使用高精度、小角度平板窄波雷达,测速范围:5-240km/h,测速精度:-1km/h;限高、低速功能;静态自动双向可测;大可测四车道。
嵌入式一体化设计,静态自动双向测速;车辆异常速度值处理;低速限制;车辆精确定位;号牌检测识别抗干扰;嵌入式设计,防病毒,系统异常自我保护和修复。
1、技术:嵌入式一体化设计,高精度、小角度平板窄波雷达;工作频率24.150GHz;,测速范围:5-250km/h,测速精度:-1km/h;限高、低速功能;大、小型车分开限速功能;有识别方向功能;静态自动双向可测。
2、功能:具备静态自动双向测速;平板窄波束雷达,角度小,定位准;抓拍每幅违法图片叠加违法日期(年、月、日、时、分、秒)、违法地点、行驶方向、限速、行驶速度、速百分比、雷达测速方向、图像设备编号、防伪等规范要求的信息,且全天候清晰可辩;对于机动车行驶过程中发生的



产品名称:手动量程数字照度计 数字照度计
产品型号: ST-80C

手动量程数字照度计 数字照度计型号: ST-80C

ST-80C型手动量程数字照度计经过严格的光谱及角度特性校正,性能稳定,性强,可以用来测量白炽灯、荧光灯、钠灯、金属卤化灯或LED等光源发出的可见光照度,广泛应用于工业、农业、建筑、环境、卫生、科研等各个领域。
ST-80C型手动量程数字照度计产品特点:

* 液晶数字显示。
* 硅光电探测器,光谱及角度特性经严格校正。
* 测量范围宽。
* 有数字保持功能。
* 微型测光探头。
* 操作简单,使用方便。
ST-80C型手动量程数字照度计主要技术指标:
照度测量范围:(0.1~199.9×103)lx

相对示值误差:±4%±1个字

V (λ)匹配误差f1:≤6%
余弦特性误差f2:≤4%
非线性、换挡、疲劳特性等误差:均符合*照度计标准
响应时间:1秒
使用环境:温度(0~40)℃,湿度<85%RH
尺寸和重量:180mm×80mm×36mm;0.2kg
电源:常规使用6F22型9V积层电池一只
